سريع واقتصادي، قطع خطي
ماكينة قص بمرتكز متأرجح CNC هيدروليكية من ZWCNC مصممة للورش التي تحتاج قطعاً خطياً فعالاً دون آلية زاوية القص القابلة للتعديل المعقدة. تصميم الرافعة المتأرجحة يحقق دورة قطع أسرع، مثالية للغاية لأعمال الصفائح المتوسطة والرقيقة بكميات كبيرة في التصنيع الصفائحي العام.
زاوية القص الثابتة تبسط التشغيل وتقلل وقت التغيير، النظام الهيدروليكي الناضج يضمن تشغيلاً يومياً موثوقاً، هذا المزيج يجعل ماكينة القص بمرتكز المتأرجح خياراً عملياً للمستخدمين الذين يركزون على التكلفة للدخول في القص CNC.
اطلب عرض سعر
شاهد عرض تشغيل ماكينة القص بمرتكز المتأرجح
تعرف على كيفية دعم الدورة السريعة والتشغيل البسيط للقطع الفعال للصفائح المعدنية.
ماكينة قص بمرتكز متأرجح عملية وفعالة، تساعد في عمليات قطع الصفائح
ماكينة القص بمرتكز المتأرجح من ZWCNC مصممة للورش التي تحتاج قطعاً خطياً فعالاً دون آلية زاوية القص القابلة للتعديل المعقدة. تصميم الرافعة المتأرجحة يحقق دورة قطع أسرع، مثالية للغاية للإنتاج الكمي للصفائح المتوسطة والرقيقة.
زاوية القص الثابتة تبسط التشغيل وتقلل وقت التغيير، وهذا مهم بشكل خاص للبيئات التي تحتاج معالجة أنواع قطع متعددة حيث التبديل السريع أمر حيوي.
للمستخدمين الذين يركزون على القطع الاقتصادي للصفائح المتوسطة والرقيقة، يوفر التصميم المتأرجح توازناً عملياً بين السرعة والبساطة ومستوى الاستثمار.
لماذا تختار ماكينة القص بمرتكز المتأرجح من ZWCNC
قطع سريع واقتصادي للصفائح المتوسطة والرقيقة.
دورة قطع سريعة، تحسين الكفاءة الإنتاجية
تصميم الرافعة المتأرجحة يحقق دورة قطع أسرع من ماكينات القص البوابية. هذا الميزة السرعة ثمينة للغاية لقطع الصفائح المتوسطة والرقيقة بكميات كبيرة، وقت الدورة يؤثر مباشرة على القدرة الإنتاجية.
استثمار اقتصادي، مناسبة للتصنيع الصفائحي العام
الهيكل الميكانيكي لماكينة القص بمرتكز المتأرجح بسيط نسبياً، عادة ما يكون له تكلفة شراء أقل من الطرازات البوابية. هذا اختيار جذاب للمستخدمين الحساسين للميزانية أو الورش الجديدة في مجال القص CNC.
زاوية قص ثابتة، تشغيل بسيط
زاوية القص الثابتة تعني أن المشغل لا يحتاج ضبط معلمات القطع للسمك المختلفة، هذه البساطة تقلل وقت تدريب المشغل وتقلل أخطاء التغيير إلى أدنى حد في بيئات الإنتاج المختلط.
هيكل متين، موثوق للاستخدام اليومي
على الرغم من التصميم البسيط نسبياً، تستخدم ماكينة القص بمرتكز المتأرجح من ZWCNC عناصر هيدروليكية ناضجة وهيكلاً متيناً، تضمن تشغيلاً يومياً موثوقاً في ظروف الورشة الصعبة.
اختر ماكينة القص بمرتكز متأرجح إذا كنت:
- مناسبة لقطع الصفائح المتوسطة والرقيقة — إذا كانت أعمال القطع لديك بشكل رئيسي صفائح رقيقة ضمن نطاق قدرة ماكينة القص بمرتكز المتأرجح، فإن هذه الآلة تلبي احتياجاتك بالسرعة والاقتصاد المطلوبين، دون الإفراط في التكوين لمتطلبات الصفائح الأكثر سمكاً.
- مناسبة للإنتاج بكميات كبيرة — عند إجراء قطع خطي بكميات كبيرة للصفائح المتوسطة والرقيقة، يمكن لدورة القطع الأسرع لماكينة القص بمرتكز المتأرجح تحسين القدرة الإنتاجية اليومية بشكل ملحوظ مقارنة بالتصميم الأبطأ البوابي.
- مناسبة للمستخدمين الحساسين للميزانية — لورش التي تحتاج قطعاً خطياً موثوقاً بسعر تنافسي، توفر ماكينة القص بمرتكز المتأرجح مساراً عملياً للدخول في القص CNC، دون دفع ثمن قدرات الصفائح الثقيلة التي قد لا تحتاجها.
مقارنة سلسلة ماكينات القص
قارن سلسلتينا من ماكينات القص واعثر على الخيار المناسب لورشتك.
ماكينة القص بمرتكز متأرجح
مناسبة للقطع السريع والاقتصادي للصفائح المتوسطة والرقيقة.
- زاوية قص ثابتة
- دورة قطع أسرع
- استثمار أكثر اقتصادية
- مناسبة للصفائح الرقيقة والتصنيع الصفائحي العام
ماكينة القص البوابية
مناسبة لقطع الصفائح المتوسطة والسميكة بزاوية قص قابلة للتعديل.
- زاوية قص قابلة للتعديل
- قدرة قطع أعلى
- تحكم صفيحة رجوع CNC
- مناسبة للصفائح السميكة والتصنيع عالي المتطلبات
نظام التحكم
اختر المتحكم المناسب بناءً على متطلبات الإنتاج وخبرة المشغل.

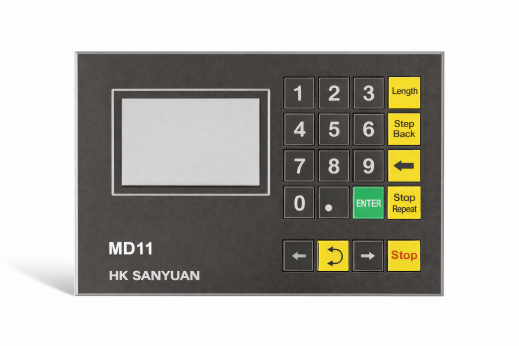

SANYUAN MD11
NC اقتصاديواجهة تفاعلية LCD، تشغيل بسيط. تحديد الموضع بالتحويل التردد مع PID يحقق تحديد موضع دقيق بخطوة واحدة؛ يمكن برمجة منتجات وخطوات متعددة؛ يوفر حلاً عملياً للورش التي تحتاج تحكماً موثوقاً بصفيحة رجوع NC دون تحمل تكلفة CNC المعقدة.

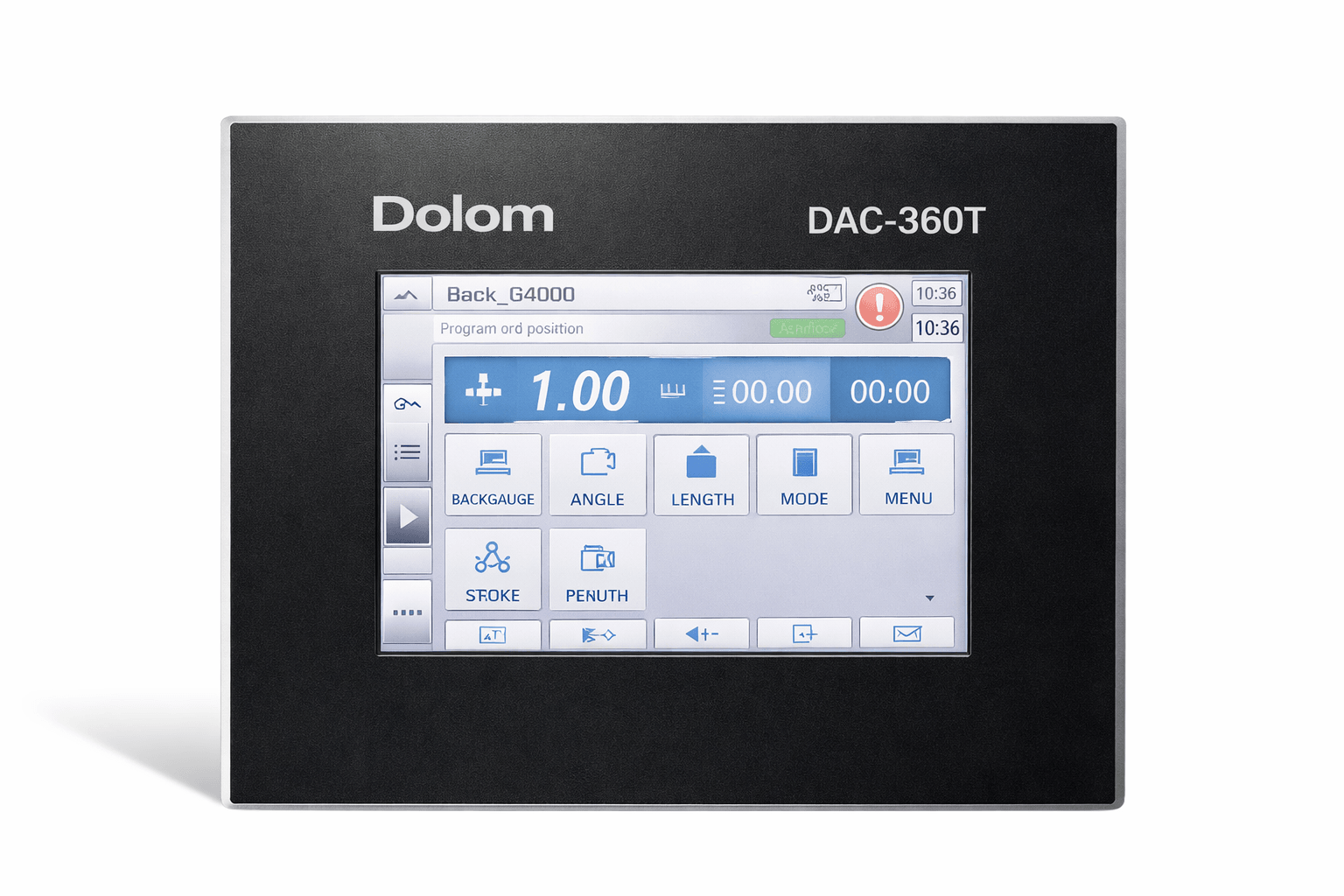

DELEM DAC-360T
CNC تركيب اللوحةشاشة لمس ملونة مشرقة، توفر وظائف تحكم كاملة في القص: صفيحة رجوع مع تراجعية وزاوية قص وفجوة الشفرة وحدود الانstroke، حركة المحور اليدوية والتحكم في الضغط وكشف سمك اللوحة، مناسبة للبرمجة والقطع الكمي والتحكم المتكرر في الجودة.

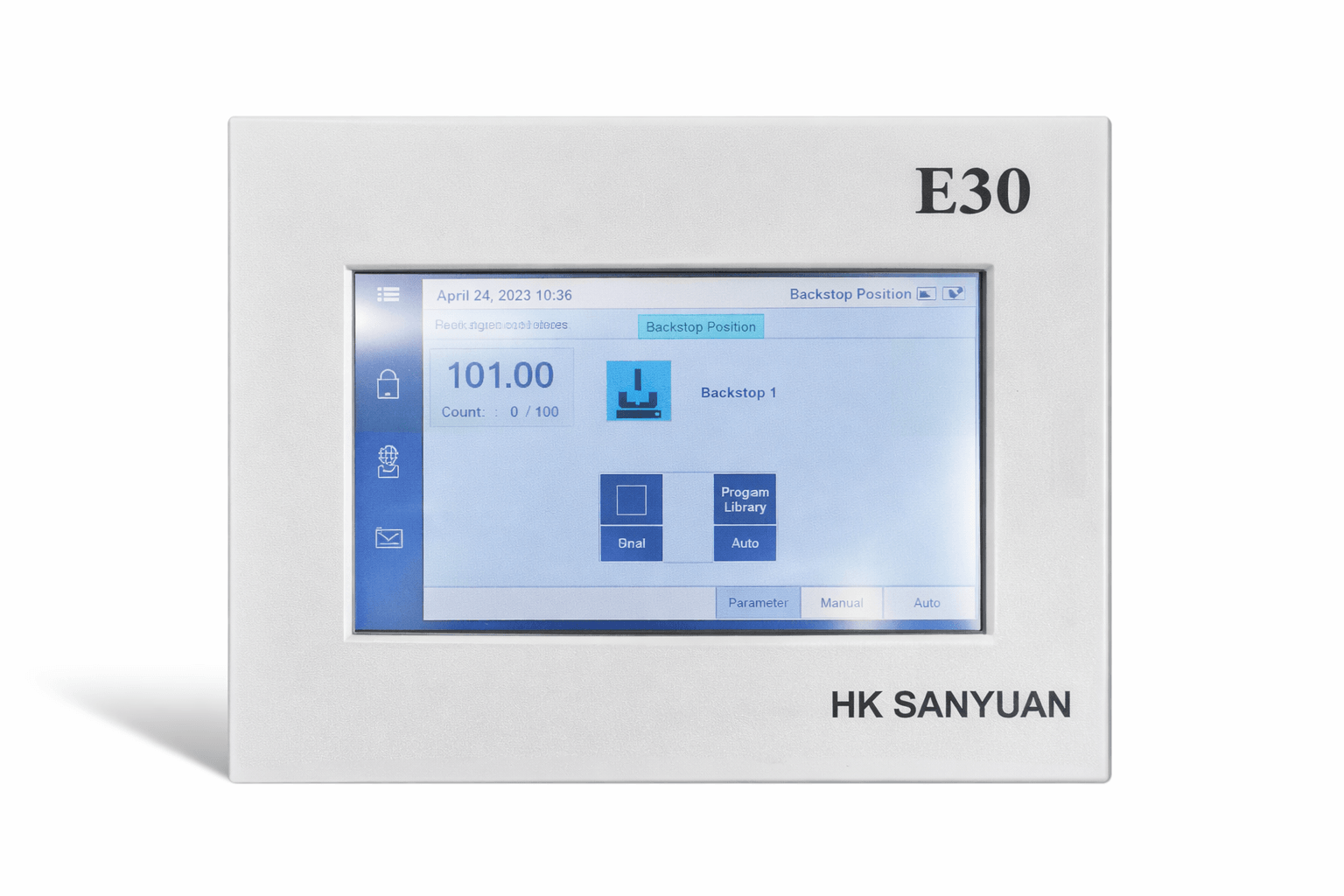

SANYUAN E30
شاشة لمس 7 بوصاتشاشة لمس ملونة 7 بوصات، برمجة قائمة، محول التردد وناقل CANopen يحقق تحديد موضع مستقر. يدعم البرمجة الزاوية وتحكم صفيحة الرجوع والانstroke وتخزين برامج متعددة والاحتفاظ بانقطاع الطاقة، خيار CNC متوسط قوي.
CYBTOUCH 8G
EasyCut والكميةشاشة كبيرة عالية التباين، تخطيط سهل الاستخدام، EasyCut قطع فردي سريع، بالإضافة إلى برمجة أعمال الكمية المعقدة. مساعدة عبر الإنترنت ودعم متعدد اللغات ونقل البيانات بالكمبيوتر، يدعم سير عمل الورشة الفعال.
غير متأكد من اختيار المتحكم؟ تواصل معنا للحصول على توصية.
التكوين القياسي
التكوين القياسي مصمم للقطع اليومي الموثوق.
نظام القطع
- شفرات قطع عالية الجودة
- تصميم زاوية قص ثابتة
- جهاز ضغط هيدروليكي
- منصة دعم أمامية
صفيحة الرجوع والتحكم
- تحكم صفيحة رجوع NC (قياسي)
- تحكم صفيحة رجوع CNC (اختياري)
- مسار صفيحة الرجوع: حسب النموذج
- دقة تحديد الموضع المتكررة: ±0.02 مم
النظام الهيدروليكي
- علامات تجارية معروفة للصمامات الهيدروليكية
- أسطوانة هيدروليكية موثوقة
- محطة الطاقة الهيدروليكية
- خزان مع فلتر
الإطار والهيكل
- هيكل إطار ملحوم
- سطح توجية بدقة عالية
- منصة دعم بكرات
- تصميم قاعدة متينة
لمحة سريعة عن المعلمات الأساسية
المعلمات التقنية
سلسلة ماكينة القص بمرتكز المتأرجح - النماذج الرئيسية
| النموذج | أقصى سمك قطعمم | طول القطعمم | عدد الأشواط في الدقيقة/دقيقة | قدرة المحرك الرئيسيكيلوواط | الوزنكغ |
|---|---|---|---|---|---|
| QC12K-4×2500 | 4 | 2500 | 22 | 5.5 | 4500 |
| QC12K-4×3200 | 4 | 3200 | 20 | 5.5 | 5500 |
| QC12K-6×2500 | 6 | 2500 | 18 | 7.5 | 5200 |
| QC12K-6×3200 | 6 | 3200 | 16 | 7.5 | 6200 |
| QC12K-8×2500 | 8 | 2500 | 14 | 11 | 6800 |
| QC12K-8×3200 | 8 | 3200 | 12 | 11 | 7800 |
| QC12K-10×3200 | 10 | 3200 | 10 | 15 | 9200 |
| QC12K-10×4000 | 10 | 4000 | 8 | 15 | 10800 |
* جميع البيانات قيم قياسية. للتكوين المخصص، تواصل مع فريق الهندسة.
علامة تجارية عالمية موثوقة
ZWCNC
لماذا يختار العملاء ماكينة القص بمرتكز المتأرجح من ZWCNC
تصنع ZWCNC ماكينات القص منذ أكثر من 48 سنة، إنتاج سنوي 800+ وحدة، تصدير إلى أكثر من 80 دولة ومنطقة حول العالم.
خبرة تصنيع ناضجة
أكثر من 48 سنة خبرة في التصنيع، إنتاج سنوي 800+ وحدة.
شبكة الخدمة العالمية
أكثر من 50 مركز خدمة حول العالم، تقدم الدعم والخدمة المحلية.
القيمة طويلة المدى
ماكينة موثوقة، مصممة لإنتاج فعال لسنوات عديدة.
الأسئلة الشائعة لماكينة القص بمرتكز المتأرجح
- تُستخدم ماكينة القص بمرتكز المتأرجح للقطع الخطي السريع للمواد الصفائحية، لتقسيمها إلى قطع عمل وشرائح صغيرة. الرافعة العلوية تتأرجح أثناء القطع، هيكل بسيط، دورة سريعة. تُستخدم عادة في ورش الصفائح لأعمال القطع الخطي العامة، تتعامل بشكل رئيسي مع الصفائح الرقيقة.
- ماكينة القص بمرتكز المتأرجح تستخدم رافعة علوية متأرجحة، زاوية القص ثابتة، عادة ما تكون أسرع وأكثر اقتصادية، مناسبة بشكل خاص لقطع الصفائح المتوسطة والرقيقة. ماكينة القص البوابية حركة الرافعة العلوية عمودية، زاوية القص قابلة للتعديل، أكثر ملاءمة للصفائح الأكثر سمكاً ومتطلبات القطع الأعلى.
- تُختار ماكينة القص بمرتكز المتأرجح عادةً للصفائح الرقيقة ونطاق السماكة المتوسطة. للصفائح السميكة جداً أو عندما تقطع غالباً بالقرب من حد القدرة، يُوصى عادةً بماكينة القص البوابية. تأكد من تأكيد السماكة المقدرة ومواصفات المواد قبل اختيار النموذج.
- الهيكل الميكانيكي لماكينة القص بمرتكز المتأرجح أبسط، زاوية القص ثابتة، تقلل تكلفة التصنيع وتبسط الإعداد. للمستخدمين الذين يركزون على القطع الخطي الفعال للتصنيع الصفائحي العام، يوفر هذا توازناً اقتصادياً عملياً بين الأداء والاستثمار مقارنة بالأنظمة البوابية الأكثر تعقيداً.
- عند اختيار المواصفات، تحتاج تحديد نوع المادة والسماكة العادية والقصوى وطول القطع الأقصى المطلوب وإنتاجية التقدير. النماذج مثل 4×2500 أو 6×3200 تعني السماكة × طول القطع. عند اختيار النموذج، تأكد من أنه يغطي بشكل مريح أقصى سماكة وطول صفائحك مع ترك بعض هامش الأمان.
ما الاستخدام الرئيسي لماكينة القص بمرتكز المتأرجح؟
ما الفرق بين ماكينة القص بمرتكز المتأرجح وماكينة القص البوابية؟
هل ماكينة القص بمرتكز المتأرجح مناسبة لقطع الصفائح السميكة؟
لماذا ماكينة القص بمرتكز المتأرجح عادة ما تكون أكثر اقتصادية؟
كيف تختار مواصفات ماكينة القص بمرتكز المتأرجح المناسبة؟
احصل على خطة ماكينة القص بمرتكز المتأرجح الموصى بها
شارك نوع المواد ونطاق السماكة وطول العمل والإنتاجية وتفضيلات الميزانية، يمكننا مساعدتك في تأكيد ما إذا كانت ماكينة القص بمرتكز المتأرجح مناسبة لاحتياجاتك وترشح النموذج المحدد المناسب لخط تصنيع الصفائح المعدنية لديك.
