زاوية قص قابلة للتعديل، لتحقيق قطع قوي للصفائح المعدنية

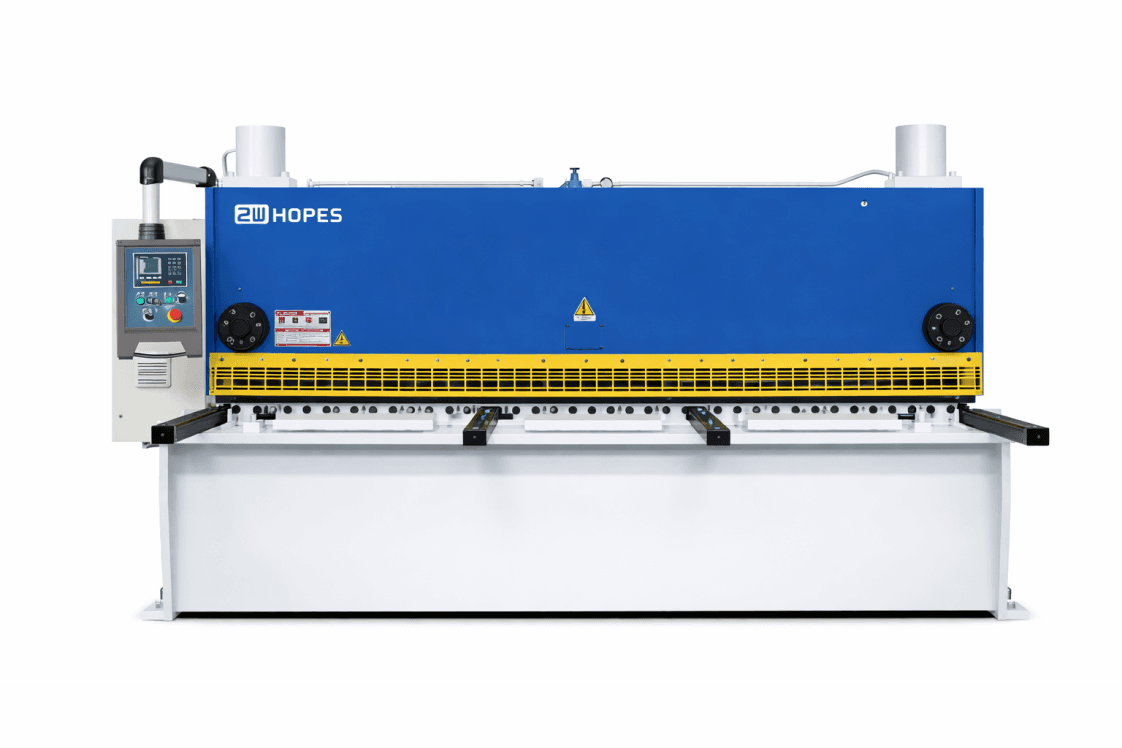

ماكينة قص الغيولوتين CNC الهيدروليكية من ZWCNC مصممة خصيصًا للورش التي تحتاج إلى قطع صفائح متوسطة وسميكة بجودة متسقة ومرونة. زاوية القص القابلة للتعديل هي الميزة الرئيسية مقارنة بالتصميم المتأرجح، مما يمكّن المشغل من تحسين ظروف القطع للمواد والسماكات المختلفة.
يضمن النظام الهيدروليكي القوي وهيكل الإطار الصلب أداءً مستقرًا طويل المدى، مما يجعل هذه الآلة خيارًا موثوقًا للبيئات الإنتاجية المتطلب حيث جودة القطع ووقت التشغيل للآلة أمران حاسمان.
اطلب عرض سعر
شاهد عرضًا توضيحيًا لتشغيل ماكينة قص الغيولوتين
تعرف على كيفية تعاون زاوية القص القابلة للتعديل والنظام الهيدروليكي القوي لتحقيق قطع موثوق للصفائح المعدنية.
الفيديو قريبًا
ماكينة قص غيولوتين عالية الأداء مصممة لمعالجة الصفائح المتوسطة والسميكة
ماكينة قص الغيولوتين من ZWCNC مصممة خصيصًا للورش التي تحتاج إلى قطع منتظم للصفائح المتوسطة والسميكة، مجهزة بزاوية قص قابلة للتعديل ونظام هيدروليكي قوي، لتلبية متطلبات القطع عالية الجودة.
يضمن هيكل الإطار الصلب والنظام الهيدروليكي الناضج التشغيل المستقر طويل المدى، وهو خيار موثوق لخطوط إنتاج OEM وورش التصنيع بالمقايضة وبيئات معالجة الصفائح المعدنية الثقيلة.
على عكس زاوية القطع الثابتة لماكينة القص المتأرجحة، يتيح التصميم الغيولوتيني للمشغل الموازنة بمرونة بين قوة القطع وجودة الحافة وتشوه الصفيحة وفقًا لمتطلبات المعالجة المحددة.
لماذا تختار ماكينة قص ZWCNC الغيولوتينية
مصممة للقطع بزاوية قص قابلة للتعديل للصفائح المتوسطة والسميكة.
زاوية قص قابلة للتعديل، تحقيق قطع عالي الجودة
يمكن ضبط زاوية القص وفقًا للمواد والسماكات المختلفة، والتكيف بمرونة مع متطلبات معالجة الصفائح المعدنية المختلفة، مما يقلل بشكل فعال من قوة القطع، ويقلل من تشوه الصفائح، ويحافظ على جودة حافة أفضل.
نظام هيدروليكي قوي، يلبي القطع الثقيل
يوفر النظام الهيدروليكي القوي قوة قطع كافية لقطع الصفائح المتوسطة والسميكة، وتضمن المكونات الهيدروليكية الناضجة الموثوقية التشغيلية اليومية في البيئات الإنتاجية المتطلب.
صفيحة رجوعية CNC، تحقق قطع متكرر دقيق
يضمن تموضع صفيحة الرجوعية المتحكم بها بـ CNC الدقة والاتساق في القطع المتعدد، مما يحسن كفاءة الإنتاج ويقلل من هدر المواد الناجم عن أخطاء التموضع.
إطار صلب، دقة مستقرة طويلة المدى
يوزع تصميم الإطار المحسن قوة القطع بشكل متساوٍ، مما يضمن استقرار الدقة في الاستخدام طويل المدى، وهو مهم بشكل خاص لمعالجة الصفائح المعدنية الثقيلة، ويمكن أن يقلل بشكل فعال من تأثير تشوه الإطار على جودة القطع.
مقارنة سلسلة ماكينات القص
قارن بين سلسلتينا من ماكينات القص، واعثر على الخيار المناسب لورشتك.
ماكينة قص الغيولوتين
مناسبة للقطع بزاوية قص قابلة للتعديل للصفائح المتوسطة والسميكة.
- زاوية قص قابلة للتعديل
- قدرة قطع أعلى
- تحكم صفيحة رجوعية CNC
- مناسبة للصفائح السميكة والمعالجة المتطلب
ماكينة قص متأرجحة
مناسبة للقطع السريع والاقتصادي للصفائح المتوسطة والرقيقة.
- زاوية قص ثابتة
- دورة قطع أسرع
- استثمار أكثر اقتصادا
- مناسبة للصفائح الرقيقة ومعالجة الصفائح المعدنية العامة
نظام التحكم
اختر المتحكم المناسب بناءً على متطلبات الإنتاج وخبرة التشغيل لديك.

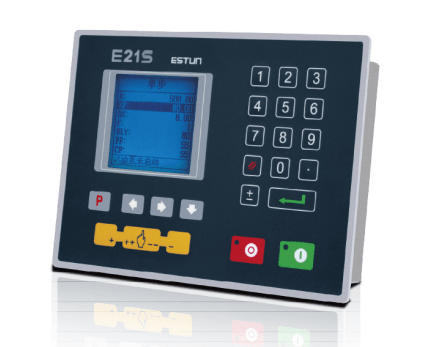

Sanyuan E21s
NC للمبتدئينمتحكم NC اقتصادي لماكينة القص، شاشة LCD، تشغيل بسيط. تموضع متغير التردد وبرمجة سطر واحد وتذكر سماكة الصفيحة، يوفر حلاً عمليًا للمبتدئين للورش التي تريد تجاوز القطع اليدوي.

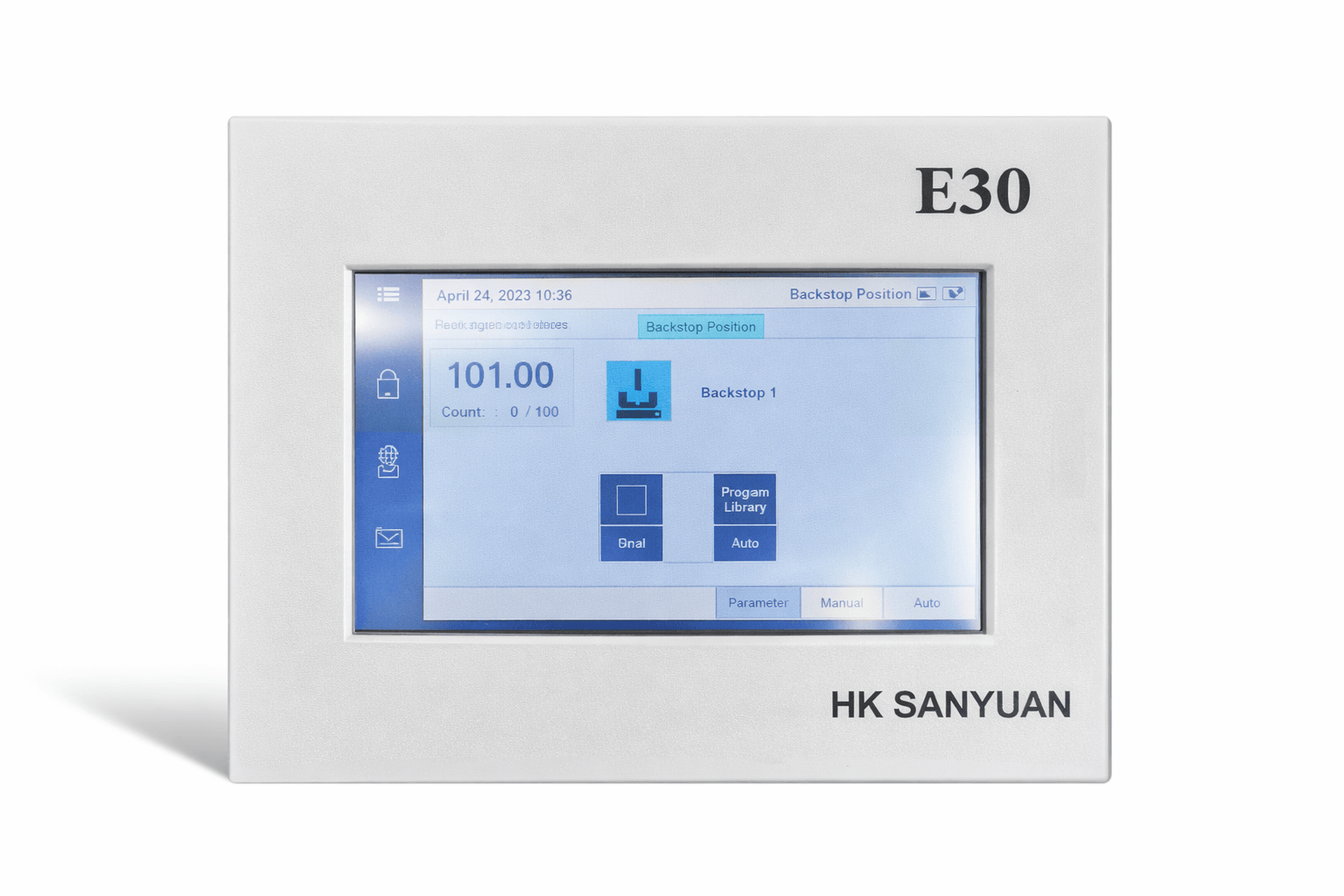

Sanyuan E30
CNC بشاشة لمس 7 بوصةمتحكم CNC بشاشة ملونة كبيرة 7 بوصات، يحقق تحكمًا مستقرًا ودقيقًا في التموضع عبر ناقل CANopen، يدعم برمجة الزاوية والصفيحة الرجوعية وتحكم الأشواط وتخزين برامج متعددة والاحتفاظ بالبيانات عند انقطاع الطاقة، وهو اختيار متوسط عملي للإنتاج اليومي.

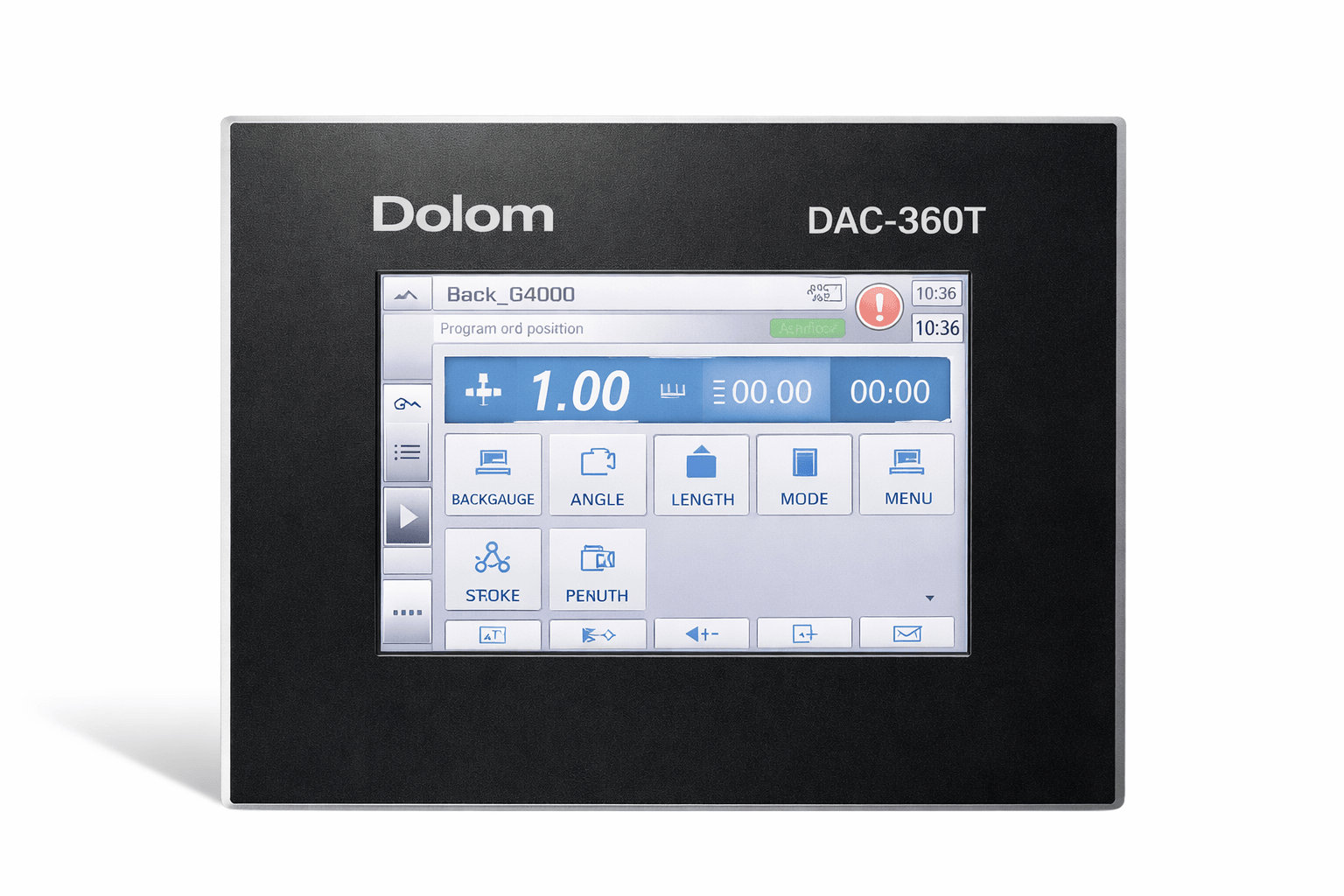

DELEM DAC-360T
CNC للتركيب على اللوحةشاشة لمس ملونة مشرقة، توفر وظائف تحكم كاملة في القص: صفيحة رجوعية مع تراجع وزاوية قص وفجوة شفرة وحدود الأشواط وحركة المحور اليدوية والتحكم في الضغط وكشف سماكة الصفيحة، مناسبة للتحكم في القص بالجملة المبرمج وضبط الجودة القابل للتكرار.

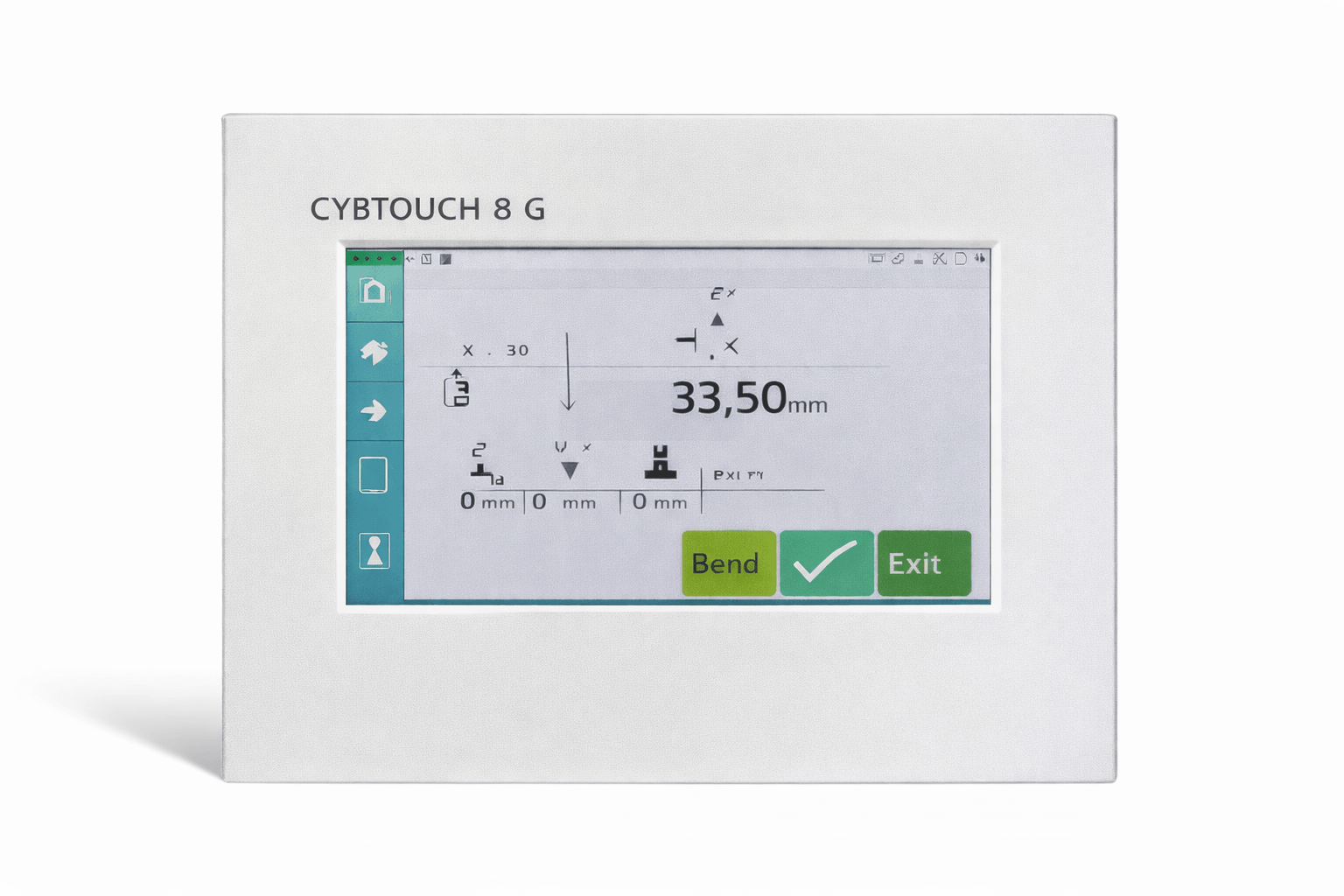

CYBTOUCH 8G
EasyCut والقطع بالجملةشاشة كبيرة عالية التباين، تصميم بديهي، EasyCut قطع فردي سريع، بالإضافة إلى برمجة أعمال بالجملة معقدة. مساعدة عبر الإنترنت ودعم متعدد اللغات ونقل البيانات عبر PC، مناسب للبيئات الإنتاجية التي تحتاج قطعًا مرنًا بالجملة.
غير متأكد من اختيار المتحكم؟ تواصل معنا للحصول على توصية.
التكوين القياسي
تكوين قياسي، مصمم للقطع اليومي الموثوق.
نظام القطع
- شفرة قطع عالية الجودة
- آلية زاوية قص قابلة للتعديل
- جهاز تثبيت هيدروليكي
- منصة دعم أمامية
الصفيحة الرجوعية والتحكم
- تحكم صفيحة رجوعية NC (قياسي)
- تحكم صفيحة رجوعية CNC (اختياري)
- مسار الصفيحة الرجوعية: يتغير حسب الموديل
- دقة التكرار في التموضع: ±0.02 مم
النظام الهيدروليكي
- ماركة صمام هيدروليكي معروفة
- أسطوانة هيدروليكية عالية السعة
- محطة الطاقة الهيدروليكية
- خزان زيت مع فلتر
الإطار والهيكل
- هيكل إطار ملحوم صلب
- سطح توجيه مُعالج بدقة
- منصة دعم بكريات
- قاعدة ثقيلة وأساس
نظرة سريعة على المعلمات الأساسية
المعلمات التقنية
سلسلة ماكينات قص الغيولوتين - الموديلات الرئيسية
| الموديل | أقصى سماكة قطعmm | طول القطعmm | عدد الأشواط في الدقيقة/min | قدرة المحرك الرئيسيkW | الوزنkg |
|---|---|---|---|---|---|
| QC11K-6×2500 | 6 | 2500 | 18 | 7.5 | 5500 |
| QC11K-6×3200 | 6 | 3200 | 16 | 7.5 | 6500 |
| QC11K-8×3200 | 8 | 3200 | 14 | 11 | 7500 |
| QC11K-10×4000 | 10 | 4000 | 12 | 15 | 9500 |
| QC11K-12×4000 | 12 | 4000 | 10 | 18.5 | 11000 |
| QC11K-16×6000 | 16 | 6000 | 8 | 22 | 18000 |
| QC11K-20×6000 | 20 | 6000 | 6 | 30 | 22000 |
| QC11K-25×6000 | 25 | 6000 | 5 | 37 | 28000 |
* جميع البيانات قياسية. للتكوينات المخصصة، يرجى الاتصال بفريق الهندسة لدينا.
علامة تجارية عالمية موثوقة
ZWCNC
لماذا يختار العملاء ماكينة قص ZWCNC الغيولوتينية
تصنع ZWCNC ماكينات القص منذ أكثر من 48 عامًا، بإنتاج سنوي يزيد عن 800 وحدة، وتصدر إلى أكثر من 80 دولة ومنطقة حول العالم.
خبرة تصنيع ناضجة
أكثر من 48 عامًا من الخبرة في التصنيع، وإنتاج سنوي يزيد عن 800 وحدة.
شبكة خدمة عالمية
أكثر من 50 مركز خدمة حول العالم، يوفر الدعم والخدمة المحلية.
قيمة طويلة المدى
ماكينة موثوقة، مصممة للإنتاج الفعال لسنوات عديدة.
أسئلة شائعة حول ماكينات قص الغيولوتين
- تُستخدم ماكينة قص الغيولوتين لقطع الصفائح المعدنية بشكل مستقيم، خاصة في ظروف القطع للصفائح الأكثر سماكة أو المتطلبات الأعلى. يتحرك الإطار العلوي للشفرة عموديًا، وزاوية القص قابلة للتعديل، مما يمكّن الآلة من التعامل مع قوة قطع أكبر والحفاظ على جودة القطع عبر السماكات المختلفة.
- في ماكينة القص المتأرجحة، يتحرك الإطار العلوي للشفرة عبر تأرجح المفصل، وزاوية القص ثابتة، وعادة ما تكون أسرع وأكثر اقتصادا، ومناسبة للصفائح المتوسطة والرقيقة. في ماكينة قص الغيولوتين، يتحرك الإطار العلوي للشفرة عموديًا، وزاوية القص قابلة للتعديل، وهي أكثر ملاءمة للصفائح الأكثر سماكة والإنتاجية الأكبر والظروف الأكثر مرونة، بتكلفة استثمار أعلى ودورة أبطأ قليلاً.
- نعم. ماكينة قص الغيولوتين عادة ما تكون أكثر ملاءمة لقطع الصفائح السميكة، لأن زاوية القص القابلة للتعديل تساعد في توزيع قوة القطع وتقليل الحمل، قادرة على قطع الصفائح الأثقل بشكل أكثر تحكمًا، ويمكن أن تحقق جودة حافة أفضل وعمرًا أطول للشفرة في حالة الاختيار الصحيح.
- تتميز ماكينة قص الغيولوتين عادةً بهيكل إطار وميكانيكية نقل أكثر تعقيدًا، كما تحتاج إلى آلية زاوية قص قابلة للتعديل ونظام هيدروليكي عالي السعة، هذه التصاميم تزيد التكلفة، لكنها توفر أيضًا قدرة قطع أقوى ومرونة أكبر في التعامل مع المواد والسماكات المختلفة. للمستخدمين الذين يقطعون صفائح سميكة بانتظام، هذا الاستثمار الإضافي عادة ما يكون معقولاً.
- عند اختيار المواصفات، تحتاج إلى تحديد المادة الرئيسية والسماكة العادية والحد الأقصى وكذلك أقصى طول قطع مطلوب. الموديلات مثل 6×3200 أو 12×6000 تعني السماكة × طول القطع. عند اختيار الموديل، تأكد من أن قدرته تغطي بشكل مريح أقصى سماكة وطول صفيحة، مع ترك هامش أمان، خاصة عند استخدام الفولاذ المقاوم للصدأ أو الفولاذ عالي القوة.
ما هي الاستخدامات الرئيسية لماكينة قص الغيولوتين؟
ما الفرق بين ماكينة قص الغيولوتين وماكينة القص المتأرجحة؟
هل ماكينة قص الغيولوتين أكثر ملاءمة لقطع الصفائح السميكة؟
لماذا تكون ماكينة قص الغيولوتين أكثر تكلفة؟
كيف تختار المواصفات المناسبة لماكينة قص الغيولوتين؟
احصل على توصية لماكينة قص الغيولوتين
شارك نوع المواد ونطاق السماكة وطول العمل والإنتاج والمرونة المطلوبة في القطع، يمكننا مساعدتك في تأكيد ما إذا كانت ماكينة قص الغيولوتين مناسبة لاحتياجاتك، وتقديم موديل وتكوين محدد يناسب خط إنتاج الصفائح المعدنية لديك.
